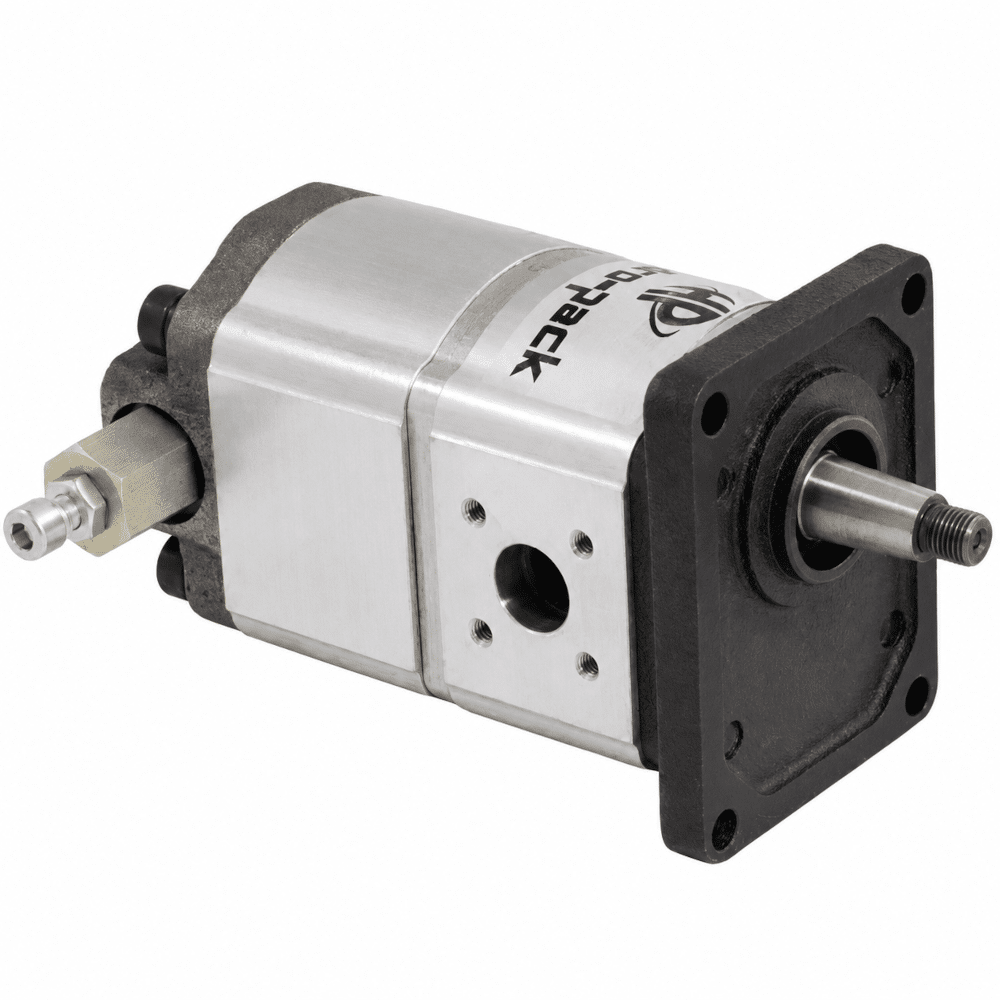

Hammaspyöräpumppu 2-sarjan kaksoispumppu 3.5 cm³ x 6.5 cm³ kierrelähtöinen

2-sarjan hammaspyöräpumppu integroidulla purkuventtiilillä. Kaksoispummpu on tarkoitettu järjestelmiin, joissa tarvitaan ensin suuri öljyvirta matalalla paineella ja sen jälkeen pienempi virtaus korkeammalla paineella.

Tyypillisiä käyttökohteita ovat esimerkiksi klapikoneet, puristimet, jätepuristimet, kiinnitysmekanismit, letkupuristimet ja metallinmuokkauskoneet.

Liikkeen alkuvaiheessa molemmat pumput tuottavat virtausta järjestelmään. Kun paine nousee purkuventtiilin avautumispaineeseen (60-65 bar), suurempi takapumppu purkaa öljyn takaisin imupuolelle ja pienempi etupumppu jatkaa paineen tuottamista järjestelmään.

Tällä ratkaisulla saadaan nopea liike silloin, kun suurta voimaa ei vielä tarvita, ja korkeampi paine työvaiheeseen ilman tarpeettoman suurta moottoritehoa.

Tekniset tiedot

• Malli: H22C3.5/6.5X815R
• Etupumpun tilavuus: 3,5 cm³/kierros
• Takapumpun tilavuus: 6.5 cm³/kierros
• Pyörimissuunta: Valittavissa, myötäpäivään tai vastapäivään akselin päästä katsottuna
• Etupumpun suurin paine: 250 bar
• Takapumpun suurin paine: 70 bar
• Suurin pyörimisnopeus: 3000 rpm
• Purkuventtiilin avautumispaine: 60-65 bar
• Liitännät: Yhteinen imu- ja paineportti
• Kiinnitys: Eurooppalainen 4-pulttinen laippa
• Akseli: 1:8 kartioakseli
