Kuvaus

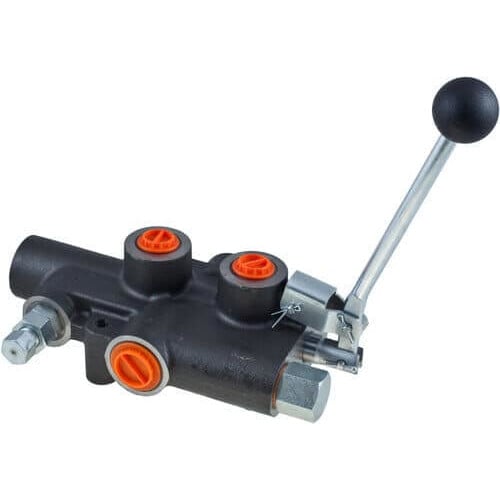

Klapikoneventtiili/ pikaliikeasento Klapikoneventtiili 1-kar 1/2″ 80l palautuu keskiasentoon automattisesti
Paluuliike hoituu automaattisesti kunnes sylinterin liike loppuu tai paine nousee 70 bariin, jolloin vipu palautuu keskiasentoon.
Toiminta: B-portti kytketään esim. halkaisusylinterin työntöön, tässä toiminnossa vivun liike on kaksiasentoinen ja jousipalautteinen.
Siirrettässä vipu ääriasentoon sylinteristä palaava öljy ohjataan B-porttiin, jolloin männän nopeus lisääntyy reippaasti, mutta voima pienenee.
Päästämällä vipua hieman takaisin saadaan täysi työntövoima tavanomaisella nopeudella.
A-portti kytketään sylinterin paluuliikkeeseen, tässä käytössä vipu on lukkiutuva.
Paluuliike hoituu automaattisesti kunnes sylinterin liike loppuu tai paine nousee n. 70 bariin, jolloin vipu palautuu keskiasentoon.
Lukkiutuvan karan irrotuspaine on säädettävissä, samoin käsiventtiilin paineenrajoitusventtiili, tehdasasetus on 150 bar.
- Päävaroventtiili 160 bar/max 250 bar
- Suurin virtaus 80l/min
- Sylinteriliitännät 1/2” BSP
- Paine- ja paluuliitännät 3/4BSP”
